脈沖雷達物位計鋼廠原料倉測量中的使用

公司名稱：山東某鋼鐵廠
現場情況：介質：原料礦，量程：14m，過程連接：DN150，常溫，常壓。
分析：固體，有堆角，介電常數小，有粉塵。
選型：脈沖雷達物位計
WDLD605-P9F51AMYNWL=14m

現場問題及原因分析：
問題：倆個下料口下料過程中，儀表出現跳動現象。
原因：由于下料口到儀表距離比較小，下料過程中，散落的物料會進入儀表波束角范圍內，致使儀表出現正常料位到高料位之間的跳動。
解決：修改儀表內集成時間，盡量減小跳動幅度。

問題：有的儀表一直顯示滿量程。
原因：喇叭口天線離承重墻體較近且沒有伸出墻體。
解決：1.在喇叭天線與法蘭之間加入20cm延長管，是喇叭天線伸出承重墻體，避免干擾信號。2.通過HART模塊及配套軟件，查看回聲曲線圖，把干擾回波屏蔽。

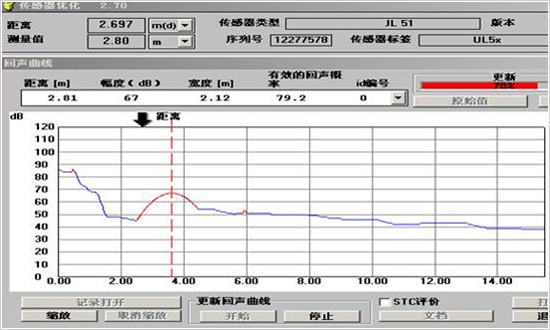

回聲曲線圖

結論：固體顆粒料位測量，特別是非接觸式連續測量一直是物位測量技術的難題，九羊鋼鐵廠通過使用脈沖雷達物位計，使原料倉物位測量，達到最佳效果，保證了可靠生產。
