德爾塔巴流量計概述

德爾塔巴流量計是運用差壓式皮托管的工作原理，插入式的安裝方法，設計生成的一種流量計。均速管德爾塔巴流量計是由檢測桿、取壓口和導桿組成，它橫穿管道內部與管軸垂直，在檢測桿迎流面上設有多個總壓檢測孔，分別由總壓導壓管和靜壓導壓管引出，根據總壓與靜壓的差壓值，計算流經管道流量。

二、德爾塔巴流量計測量原理

德爾塔巴流量計采用曲面設計，截面本身是對稱的，曲面分為三部分（如右圖），迎面部分為平滑段，使探頭平滑地與介質接觸；第二部分為加速段，將介質的流速平均加速三倍，通過增加與介質的接觸面，提高迎面段的壓力；第三部分為高低壓分界尖峰，突然阻力消失，在探頭后面形成低壓區，實際的彩色速譜可以充分反映介質流速的變化。所以說，均速管德爾塔巴流量計探頭的設計滿足了壓損小和差壓大的要求。

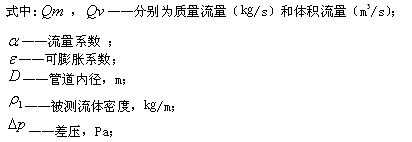

德爾塔巴流量計的流量計算公式：

三、德爾塔巴流量計特點
　 1、廣泛用于各種干燥或者潮濕氣體、液體、蒸汽等介質的測量；
　　2、探頭材料有特殊的1.4528和哈C4合金，專門針對各種強腐蝕介質；
　　3、低壓孔徑為8mm，防堵性能良好；
　　4、探頭截面對稱，可以雙向測量；

5、管道動力損失小；

6、安裝工作量小，一體化/分體安裝自由選擇

四、德爾塔巴流量計主要技術參數

1. 量程比：在差壓滿足的情況下量程比1：10；

2. 通用管徑：8mm～15000mm；

3. 直管段要求：通常情況下前7D、后3D保證測量精度0.5％～1.0％；

4. 測量精度：±0.5％～±1.0％；

5. 重復精度：±0.1％；

6. 適用壓力：0～25Mpa，特殊應用可達40Mpa；

7. 適用溫度：-100℃～500℃,特殊應用可達800℃；

8. 適用介質：空氣、煤氣、煙氣、自來水、鍋爐給水、含腐溶液、蒸汽等各種氣液介質

9. 參照標準：ISO 3966-197、JB/T5325-1991及GB/T2624-2006

10. 連接方式：插入式法蘭連接，插入式螺紋連接、管道式法蘭連接、管道式螺紋連接

五、德爾塔巴流量計結構形式

德爾塔巴根據測量介質安裝方式分為四種結構，如下表：  表：

六、德爾塔巴流量計型號標記方法：WD-BFD-DN□  均速管德爾塔巴流量計

WD——基本型號；-BFD——均速管德爾塔巴流量計

DN□——公稱通徑（㎜）例如DN500，為公稱通徑500㎜。
