機翼測風裝置概述
機翼測風裝置是國內外電力行業一、二次風量測量中運用廣的一種流量測量裝置，它適用于空氣流量較大、風道截面積大、流速較低、直管段長度較短的情況，是一種傳統的風量測量裝置。我公司依據各種不同的風道形狀、尺寸、及風量等技術條件設計、制造出不同類型的機翼型風量測量裝置，可用于矩形及圓形管道。
二、機翼測風裝置測量原理

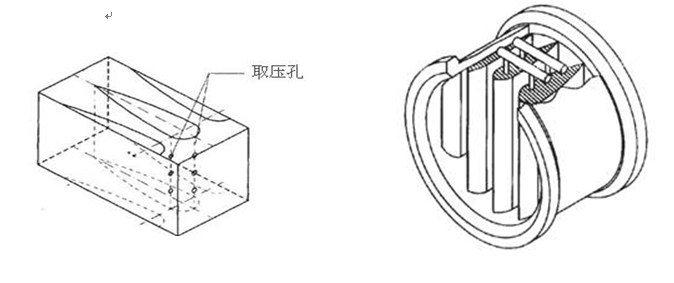

機翼測風裝置是采用一種機翼形節流件的節流式流量傳感器。結構原理圖如下：

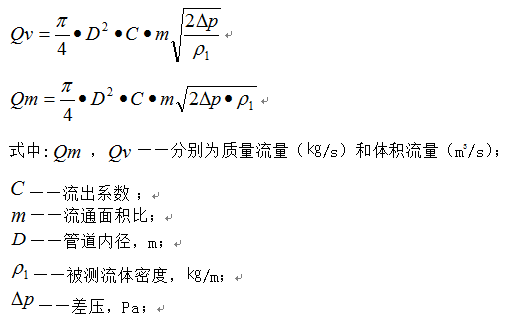

按伯努力方程基本原理，機翼式測風裝置計算公式為：
三、機翼測風裝置特點
機翼測風裝置是目前用的比較廣泛的一種測風裝置，它與其它測風裝置比較有如下優點：
1、 核心節流元件為流線型機翼形狀，其阻力系數達到了最小極限。壓損較小，產
生的壓損不超過差壓值的14%。
2、 采用了多個翼形管，增加了檢測點，提高了測量精確度；翼形管增多，則翼形管長
度縮短，從而使管段長度縮短，減少了體積，降低了重量。
3、 在每個翼形管上選擇的檢測點是采用等面積法，從而使測得的流量接近真值，確保
了測量精確度。
4、采用獨特的機翼腔體取壓法，徹底解決了堵塞問題，在翼形管外部增加了排污裝置和
疏通裝置，確保運行安全和維修方便。
5、長期穩定性好、適用范圍廣、結構簡單、操作便于掌握、故障容易排除。
6、 對直管段要求低，前直管段0.6~1.0D,后直管段0.2D。
7、具有獨特的機翼線型，能產生較大的差壓，測量穩定 精度較高。
四、機翼測風裝置主要技術參數：
-
測量介質： 空氣、鍋爐一、二次風等介質；
-
管道： 圓管﹑矩形管；
-
管道適用范圍： DN=50～6000mm B×H=50×50～6000×6000mm；
-
精度： ±1.0%；
-
公稱壓力： PN≤6.4MPa；
-
流體溫度： t≤450℃；
-
精度等級： 1.0級 2.0級
-
參照標準：GB/T2624-2006、GB1236-2000及JJG835-93
-
連接方式：法蘭連接、焊接
五、機翼測風裝置結構形式

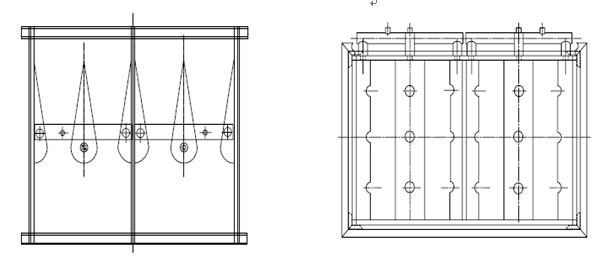

機翼式測風裝置結構如圖：
俯視圖 正視圖
六、機翼測風裝置型號標記方法：WD-FJY-DN□ 機翼風量測量裝置
WD——基本型號；- FJY——機翼風量測量裝置
DN□——公稱通徑（㎜）例如DN1000，為公稱通徑1000㎜。
|
