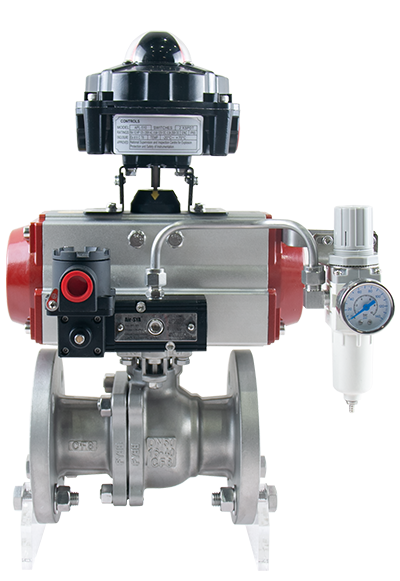

氣動軟密封O型球閥概述

襯塑O型球閥采用國際通用標準設計，選用可靠性高 的國際上廣泛使用的DA、SR、AW系列執行機構，該閥內 腔及球體均采用高壓注塑工藝，襯有耐腐蝕、耐老化的聚全 氟乙烯（簡稱F46），故具有可靠的耐腐蝕性和密封性。能 廣泛用于化工、石油、冶金、醫藥、電力等工業部門，實現 對生產過程中酸、堿等強腐蝕介質的調節或切斷。

氣動軟密封O型球閥產品特點：

該閥內 腔及球體均采用高壓注塑工藝，襯有耐腐蝕、耐老化的聚

氣動軟密封O型球閥技術參數和性能

閥體
型式：直通鑄造球型閥
公稱通徑：15、20、25、32、40、50、65、80、
100、125、150mm
公稱壓力：PN 1.6MPa；ANSI 150
連接型式：法蘭連接密封面型式：FF、RF
法蘭標準：JIS B2201-1984、JB/T79.1-94（PN1.6MPa）、
ANSI B16.5-1981、HG20594-97、HG20618-97等
材料：WCB襯氟塑（F46）、SCS13A襯氟塑（F46）
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料
閥內組件
閥芯型式：襯塑球芯
流量特性：快開特性
材料：2Cr13襯氟塑（F46）
執行機構
型式：氣動活塞執行機構
供氣壓力：400～700kPa
氣源接口：G1/8″、G1/4″、G3/8″、G1/2″
環境溫度：－30～＋70℃

氣動軟密封O型球閥結構
