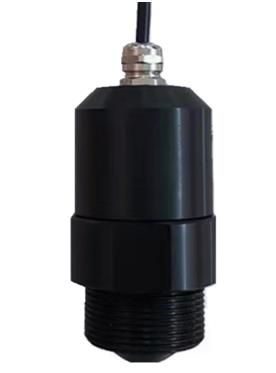

雷達水位儀產品是指工作在 76-81GHz的調頻連續波(FMCW)雷達產品。產品量程可以達到35m, 盲區在10 cm以內。由于它工作頻率更高，帶寬更大，測量精度更高。產品提供支架的固定方式，無需現場布線使得安裝便捷簡易。
雷達水位儀主要優勢如下：
-
基于自研的CMOS毫米波射頻芯片，實現更緊湊的射頻架構，更高的信噪比，更小的盲區。
-
5GHz工作帶寬，使產品擁有更高的測量分辨率與測量精度。
-
最窄6°天線波束角，安裝環境中的干擾對儀表的影響更小，安裝更為便捷。
-
一體化透鏡設計，體積精巧。
-
低功耗運行，壽命大于3年。
-
水位超上、下限（可配置）上傳報警信息。
雷達水位儀技術規格
|
發射頻率
|
76GHz~81GHz
|
|
測量范圍
|
0.1 m ~65m
|
|
測量精度
|
±1mm
|
|
波束角
|
6°
|
|
供電范圍
|
9~36VDC
|
|
通訊方式
|
RS485
|
|
|
-40~85℃
|
|
外殼材質
|
PP
|
|
天線類型
|
透鏡天線
|
|
推薦線纜
|
7*0.3mm²
|
|
防護等級
|
IP67
|
|
安裝方式
|
支架/螺紋
|
雷達水位儀安裝：
安裝需要注意的兩點：（1）保證儀表垂直于水面（2）避免發射波束照射到干擾物，產生虛假回波。典型工況參見以下幾點。
-
保證水位計垂直于水面安裝，傾斜將接受信號幅度變?nèi)?，影響正常測距。
儀器安裝位置示意圖
儀器安裝位置示意圖
-
儀器安裝至少離側壁20cm，地下管網安裝盡量靠近下水井中央，否則井壁容易產生干擾信號，影響測量判斷。
安裝至少離容器壁20cm
雷達水位儀連接
1.1 應用場景4：485傳輸
當用戶使用RS485傳輸時，液位計通過防水接頭引出4根線，按照圖中的線序連接用戶的產品，然后對插鎖定即可，圖中B端線的長度根據用戶需求可定制。串口參數：RS458，波特率--9600，數據位--8，停止位--1，校驗位--無。注意設備供電電壓在9V--36V范圍內，建議使用12V供電。
雷達水位儀操作
1.1 顯控說明
顯控用來顯示液位值，當按下按鍵后開始測量并顯示，20秒無操作顯控熄屏。

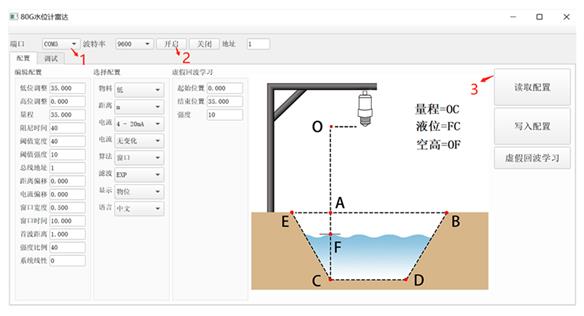

雷達水位儀 PC上位機界面說明
1.2.1 軟件設置
按照圖中順序配置串口參數，波特率9600，連接成功后雙擊“讀取配置”可以設置和讀取參數。
|
