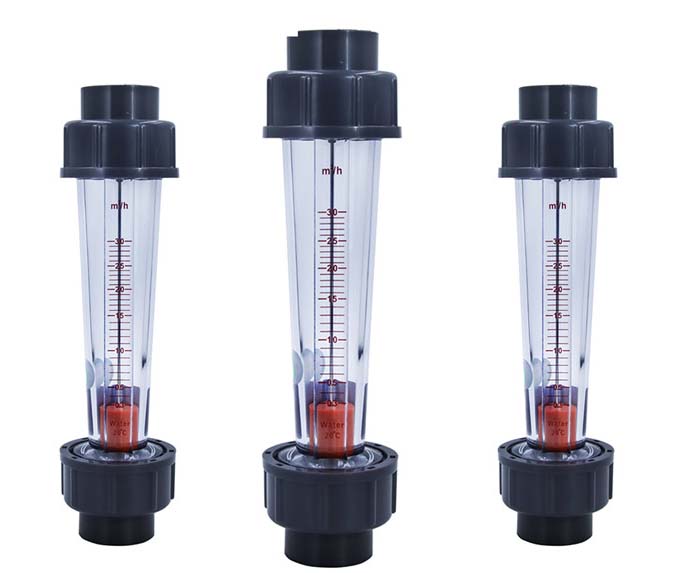

塑料管轉子流量計是我廠根據市場需要研制開發的新產品。
塑料管轉子流量計可廣泛應用于化工、環保、食品等工業部門。LZB型系列錐管主要部分均由AS，ABS塑料制成，有較好的耐腐性能，具有結構合理、體積小、重量輕、錐管不易破碎等特點。LZB型系列連接方式可分為：插接、焊接、螺紋和法蘭連接四種。
塑料管轉子流量計原理與結構：
主要測量元件為一根小端向下，大端向上垂直安裝的錐形塑料管及其在內可以上下移動的浮子。當流體自下而上流經錐形塑料管時，在浮子上下之間產生壓差，浮子在此差壓作用下上升。當使浮子上升的力與浮子所受的重力，浮力及粘性力三的合力相等時，浮子處于平衡位置。因此，流經流量計的流體流量與浮子上升高度，即與流量計的流通面積之間存在著一定的比例關系，浮子的位置高度可作為流量量度。
塑 料 管 轉 子 流 量 計 技 術 參 數 ( 插 管 連 接 )
|
型號
|
公稱通徑 (DN)mm
|
測量范圍
|
精度
|
允許被測介質狀況
|
插管連接尺寸
|
適用管道 Dg(mm)
|
備注
|
|
長管型
|
短管型
|
溫度℃
|
壓力MPa
|
長管型
|
短管型
|
|
WDLZS-15
|
15
|
10-100l/h
16-160l/h
25-250I/h
40-400I/h
60-600l/h
|
5-501/H
10-100l/h
16-160l/h
46-260m
50-500l/h
100-1000l/h
|
±4%
|
0-60
|
≤0.6
|
L
|
D1
|
D2
|
D3
|
L
|
D1
|
D2
|
D3
|
15或20
|
長管無導桿 (除特殊注明外)短管有導桿
|
|
280
|
20
|
26
|
45
|
202
|
20
|
26
|
45
|
|
WDLZS-20
|
20
|
|
60-600l/h
100-10001/h
|
|
|
|
|
231
|
25
|
35
|
45
|
|
WDLZS-25
|
25
|
100-1000//h
160-1600l/h
250-2500l/h
|
4-40I/min
100-100
250-2500m
|
380
|
32
|
39
|
68
|
226
|
32
|
39
|
60
|
25或32
|
|
WDLZS-32
|
32
|
|
0.4-4m²/h
0.6-6m³/h
|
|
|
|
|
288
|
40
|
49.5
|
74
|
32或40
|
|
WDLZS-40
|
40
|
0.4-4m³/h(有導桿) 0.6-6m²/h(有導桿) 1-10m²/h(有導桿)
|
|
430
|
50
|
63
|
88
|
|
|
|
|
40或50
|
|
WDLZS-50
|
50
|
0.4-4m³/h
0.6-6m/h
1-10m'/h
1.6-16m'/h (有導桿
|
1-10m³/h
1.6-16m³/h
|
430
|
63
|
73
|
98
|
341
|
63
|
73
|
98
|
50或65
|
|
WDLZS-65
|
65
|
|
2.5-16m³/h 5-25m³/h
8-40m/h
12-60m³/h
|
|
|
|
|
430
|
75
|
88
|
122
|
65或75
|

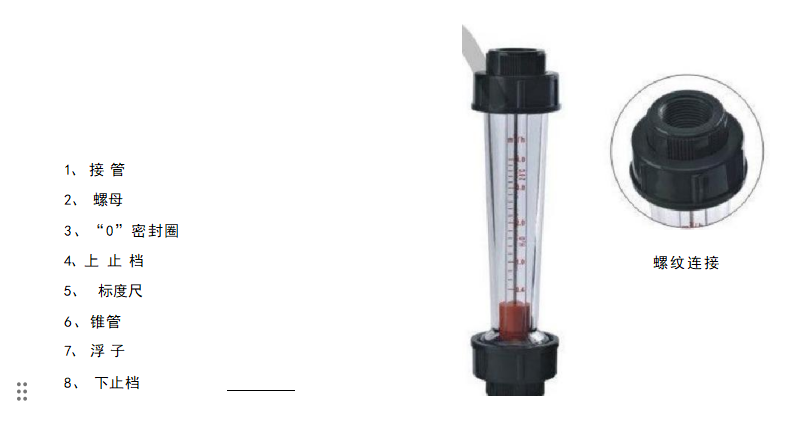

WDLZS-15~65 產品結構圖
塑 料 管 轉 子 流 量 計 技 術 參 數 ( 螺 紋 連 接 )
|
型號
|
公稱通徑 Dn)mm
|
測量范圍
|
精度
|
允許被介質狀況
|
螺紋連接尺寸
|
適用管道 Dg(mm
|
備注
|
|
長管型
|
短管型
|
溫度℃
|
壓力MPa
|
長管型
|
短管型
|
|
WDLZS-15
|
15
|
10-100l/h
16-160l/h
25-250l/h
40-400l/h
60-600l/h
|
100-10001/h
|
±4%
|
0-60
|
≤0.6
|
L
|
D1
|
D2
|
D3
|
L
|
D1
|
D2
|
D3
|
15
|
長管無導桿 短管有導桿
|
|
280
|
內G1/2'
|
26
|
45
|
202
|
內G1/2'
|
26
|
45
|
|
17S-25
|
25
|
100-10001/h 250-25001h
|
100-1000l/h 250-25001h
|
380
|
內G3/4'
|
39
|
68
|
226
|
內G3/4'
|
39
|
60
|
25
|
|
WDLZS-32
|
32
|
|
|
|
|
|
|
288
|
內 G ¹
|
49.5
|
74
|
32
|
|
WDLZS-50
|
50
|
0.4-4m³/h
0.6-6m³/h
|
1-10m³/h
1.6-16m³/h
|
430
|
內G1m
|
7
|
98
|
341
|
內G1
|
73
|
98
|
50
|
|
WDLZS-65
|
65
|
|
2.5-16m³/h
5
i2-80mm
|
|
|
|
|
430
|
內G2"
|
88
|
122
|
65
|

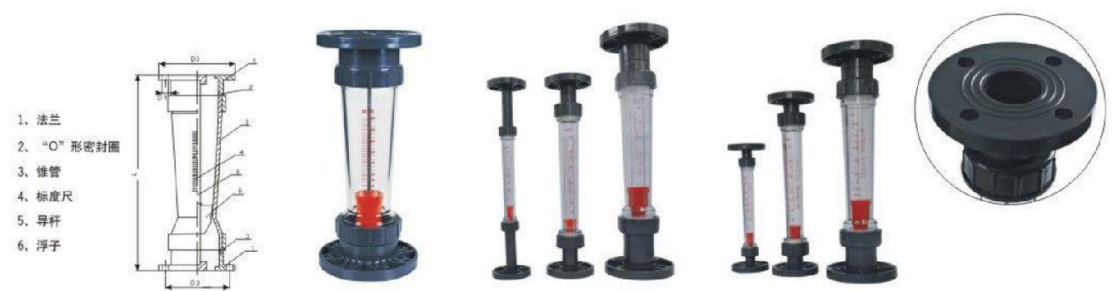

塑 料 管 轉 子 流 量 計 零 部 件 材 料
錐管為AS, 接管(法蘭)螺帽、上下止檔、浮子為ABS WDLZS-C 長管型 WDLZS-D 短管型
塑料管轉子流量計安裝說明：
1、安裝前，應把儀表內的泡沫支撐物用工具尖嘴鉗輕輕把它取出，然后重新把它安裝好，在安裝時，要注意橡膠墊圈是否裝在接管的槽內，以防漏水。
2、流量計的接口，可用配套的ABS塑料管，或用PVC塑料管，用專用膠水粘合連接，也可用塑料法連接后，再和金屬法蘭連接。
3、流量計必須垂直安裝，應無明顯傾斜，其安裝高度，應便于對浮子的讀數，讀數時，視線與浮子應水平?！惨话銟?biāo)準:需用的流量為流量計大流量的50%-70%，盡量不要用到高數。〕
4、在儀表的上下游進出口應保證有5倍儀表口徑的直管段。
5、被側流體壓力須穩定，如流體太力不穩定，會造成浮子波動，不能正確測量，流量計上游應設置緩沖器或定值器。
6、流量計應垂直安裝，流量計中心線與鉛垂線的夾角不應超過5度。
塑料管轉子流量計使用事項：
1、儀表使用時，應先緩慢開啟上游閥門至全開，然后用流量計下游的調節閥調節流量。儀表停止使用時應先緩慢關閉上游閥門，然后再關閉儀表下游的流量調節閥。
2、儀表的示值在刻線的中見,依浮子升起的高度由浮子的標尺處讀出示值。
3、當錐管和浮子粘污時，應及時清洗。
4、定期檢查流量計的誤差，一旦超出規定誤差，應調換浮子和錐管，或者重新標定以得到更好的精度。
5、被測流體與流量計標定介質不一致時，需對示值按進行修正。
|
