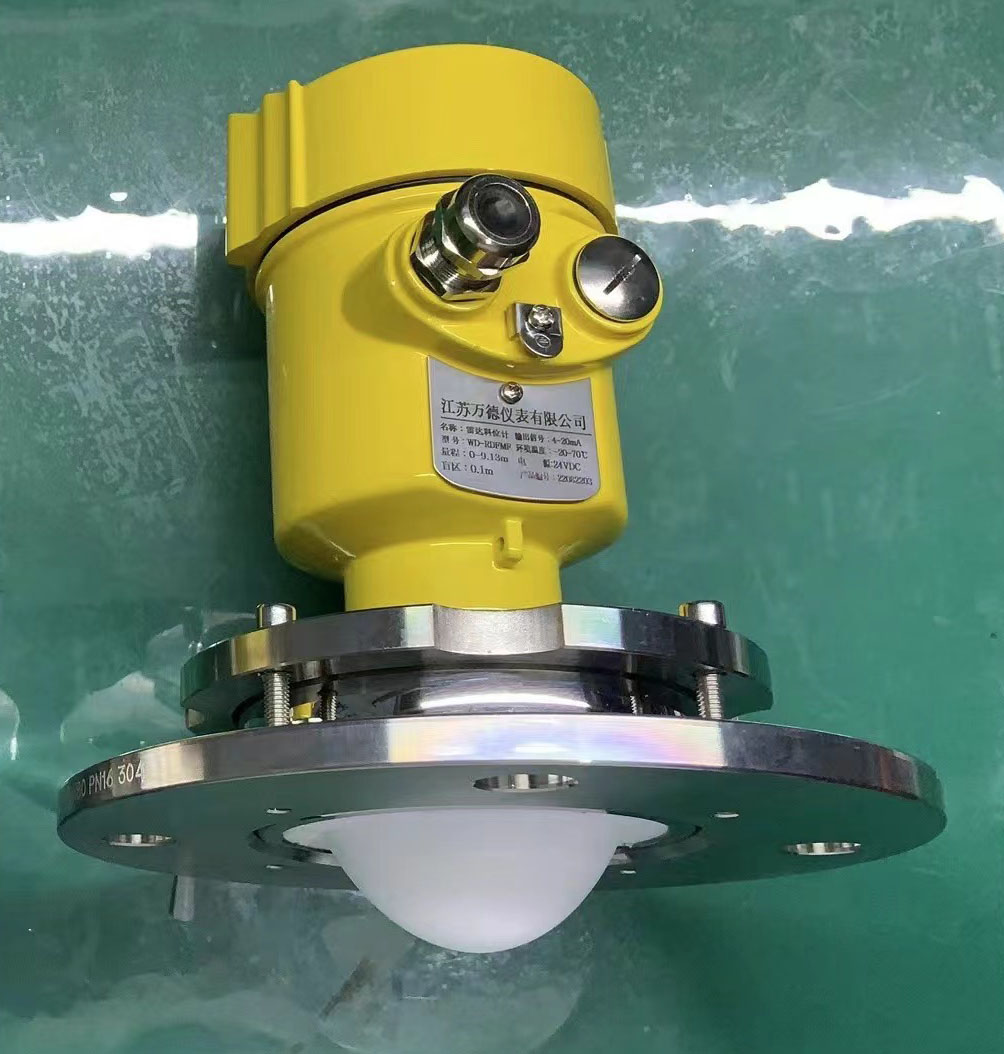

礦石物位計
測量介質：固體
測量范圍： 0.3m~150m
過程連接：法蘭≥DN80
過程溫度： -40～110℃
過程壓力： -0.1～0.3MPa
天線尺寸： 78mm透鏡天線 + 吹掃（或不帶吹掃）
天線材質：PTFE
礦石物位計產品原理：
礦石物位計的通用原理為雷達在罐頂發射電磁波，電磁波碰到介質反射后被雷達接收，接收信號與發射信號之間的頻率差 δ f 與介質表面的距離 R 成一定比例關系： R= C （速度） *δ f （頻率差） /2/ K （ 調頻斜率）。因為光速 C和調頻斜率 K 已知，因此估算出頻率差 δ f ， 便可得到雷達安裝位置料面的距離 R ，再通過已知的罐體總高，減去雷達到料面的空間距離（簡稱空高），得出料位的高度。
礦石物位計產品規格:
測量介質：固體 測量范圍：0.3m~150m 過程連接：法蘭≥DN80 過程溫度：-40～110℃ 過程壓力：-0.1～0.3MPa 精 度： ±5mm 防護等級：IP67 頻率范圍：80GHz 電源：兩線制(DC24V)/四線制(DC12V~24V)/四線制（AC220V) 防爆等級：Exia ⅡC T6 Ga / Exd IIC T6 Gb 外殼：鋁/塑料/不銹鋼 信號輸出：二線制4...20mA/HART協議/四線制4...20mA /RS485 Modbus
礦石物位計防護等級：
本儀表完全滿足防護等級IP66/67的要求，請確保電纜密封頭的防水性。如圖
如何確保安裝滿足IP67的要求：
請確保密封頭未受損。 請確保電纜未受損。 請確保所使用的電纜符合電氣連接規范的要求。 在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
礦石物位計技術參數：
過程鏈接
法蘭
材質
304不銹鋼、PP
外殼
外殼和外殼之間的密封
硅橡膠
外殼視窗
聚碳酸酯
接地端子
不銹鋼
供電電壓
四線制
標準型
（12~24）V DC
功耗
max80mA DC24V/2W
允許波紋
＜100Hz
Uss＜1V
（100~100K）Hz
Uss＜10mV
雙腔外殼
(198~242)V AC
100V AC
電纜參數
電纜入口/插頭
1個M20x1.5電纜入口
1個盲堵M20×15
導線橫截面2.5mm2
輸出參數
輸出信號
（4~20）mA/RS485Modbus
分辨率
1mm
故障信號
電流輸出不變；20.5mA;22mA;3.9mA
積分時間
(0~20)s，可調
盲區
0.1m/0.2m/0.3m
最大測量間隔
150米
測量間距
大約1秒（取決于參數設置）
調整時間
調整時間工作存儲及運輸溫度
（-40~80）℃
過程溫度
WD-RDFMF11
-40~80℃
WD-RDFMF12
-40~110℃
WD-RDFMF13
WD-RDFMF15
-40~200℃
WD-R-FMF21
相對濕度
＜95%
壓力
Max2.5MPa
耐震
機械震動10m/s2,(10~150)Hz
礦石物位計安裝要求：
儀表在安裝時避免安裝在入料口的上方，盡量避開各種影響信號的物體，如攪拌槳等
在極端復雜的工況下，以雷達安裝點為中心，半徑20cm的區域內沒有任何障礙物，儀表即可正常工作。
