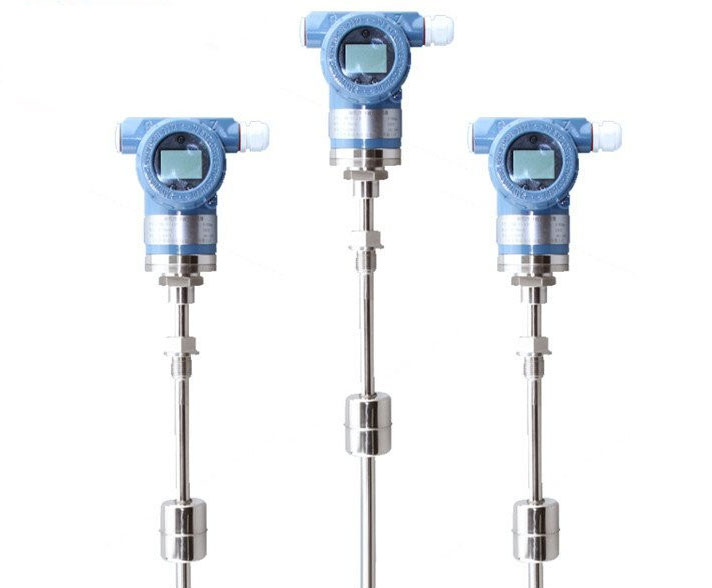

磁致伸縮液位計是一種高精度、高可靠性的液位測量儀表，廣泛應用于石油、化工、制藥、食品等行業的儲罐、水箱等設備中。它主要由以下幾個部分組成：

　　

　　1、浮子：浮子是磁致伸縮液位計的核心部件，通常由不銹鋼或其他耐腐蝕材料制成。浮子內部裝有磁鐵，隨著液位的變化而上下移動。浮子的設計和材料選擇對于確保液位計的精度和穩定性至關重要。

　　

　　2、傳感器：傳感器是另一個關鍵部件，通常采用磁致伸縮原理。當浮子內的磁鐵移動時，傳感器會檢測到磁場的變化，并將其轉換為電信號。傳感器的性能直接影響液位計的精度和響應速度。

　　

　　3、電子轉換器：電子轉換器負責將傳感器產生的電信號轉換為標準的模擬或數字輸出信號，如4-20mA電流信號或RS485通信協議。這樣，液位計可以與控制系統或其他設備進行通信，實現遠程監控和控制。

　　

　　4、外殼：磁致伸縮液位計的外殼通常由不銹鋼或其他耐腐蝕材料制成，以保護內部部件免受腐蝕和外部干擾。外殼的設計和材料選擇對于確保液位計的穩定性和使用壽命至關重要。



　　

　　5、導向桿：導向桿是浮子上下移動的軌道，通常由不銹鋼或其他耐腐蝕材料制成。導向桿的作用是確保浮子在液位變化過程中能夠平穩、準確地移動，從而提高液位計的精度和可靠性。

　　

　　6、安裝附件：安裝附件包括法蘭、螺栓、螺母等，用于將液位計固定在儲罐或水箱上。安裝附件的選擇和安裝質量對于確保液位計的穩定性和安全性至關重要。

　　

　　7、校準裝置：為了確保其精度，通常需要對其進行定期校準。校準裝置可以是內置的，也可以是外置的，用于調整液位計的零點和滿量程輸出。

　　

　　總之，磁致伸縮液位計的主要組成部分包括浮子、傳感器、電子轉換器、外殼、導向桿、安裝附件和校準裝置。這些部件共同保證了其高精度、高可靠性和廣泛的應用范圍。
