該系列閥門限位開關是自控系統中檢測閥門狀態的一種現場儀表，用以將閥門的開啟或關閉位置以開關量（觸電）的信號輸出，
被程控器接受或計算機尋訪采樣，確認后執行下一程序。該產品也可作為自控系統中重要閥門聯鎖保護及遠程報警指示之用。
產品特性：
1. 壓鑄鋁金殼體，粉末涂層，外形美觀，質量可靠
2. 開關位置可由指示器清楚辨識
3. 快速置位凸輪，通過花鍵軸和彈簧安裝，不用工具即可方便調整
4. 多接點端子排，有8個標準接點，接線安全，方便
5. 標準的電解接口
6. 防脫螺栓，拆裝時螺栓附在蓋上不會脫落
7. 安裝方便，不銹鋼主軸連接部門及安裝支架符合NAMUR標準
技術參數：
|
型號
|

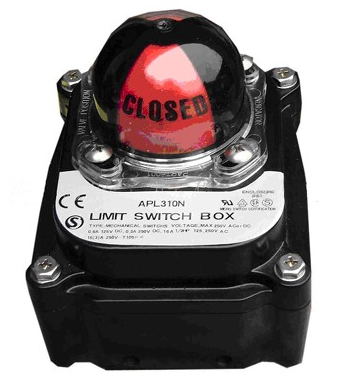

APL-310N
標準 選項
|
APL-410N
標準 選項
|
|
殼體防火爆等級
|
IP67
|
IP67Exd II Bt6
|
|
溫度
|
-25-85℃
|
|
接線端口
|
2*2/1NPT
|
PT1/2 PF1/2
M20PG13.5
|
2*3/4NPT
|
PT3/4
PF3/4
|
|
接線端子
|
8
|
9～24
|
8
|
9～24
|
|
位置顯示
|
0～90°
|
0～180°
|
0～90°
|
0～180°
|
|
開—黃；關—紅
|
|
微型開關
|
機械式，感應式，彈簧接近式
|
|
電位計
|
1K ohm(0—5K ohm, 0—10K ohm)
|
|
電流反饋
|
4—20mA (20-4mA)
|
|
