自控溫系列伴熱電纜

低溫溫控伴熱電纜（自限式電熱帶）廣泛應用于民用太陽能、地?zé)岵膳⑾?、石油、化工、鋼鐵、電力等工業企業的管線、儲罐的伴熱保溫、抗凝、防凍。該電纜適用于普通區、危險區和腐蝕區等。

溫度等級：低溫（D） 中溫（Z） 高溫（G）

結構型式：基本型（J）、基本防腐型（J2）、屏蔽防爆型（P）、屏蔽防腐型（P2）、防護型（F）、防護防腐型（F2、F4）、防爆防護防腐型（外層護套防腐)（PF2、PF4）、防爆防護防腐型（內層絕緣防腐（P2F、P4F））、防爆防護防腐型（內外層全防腐）（PF）2、（PF)4）

電壓等級：低溫：12V、24V、36V、110V、220V、380

中溫：36V、110V、220V、380V、600V

高溫：220V、380V、600V

標稱功率：低溫：10W／h、15W／h、20W／h、25W／h、30W／h、35W／h

中溫：30W／h、35W／h、45W／h、50W／h、60W／h、

高溫：45W／h、55W／h、65W／h、75W／h、

電纜結構：1、銅芯導線：低溫：7×0.32 7×0.42 7×0.50 19×0.32

中溫：7×0.50 19×0.32 19×0.41

高溫：7×0.50 19×0.32 19×0.41

2、導電塑料層：普通PTC、阻燃PTC、含氟PTC

3、絕緣層：改良性聚烯烴、阻燃聚烯烴、含氟聚烯烴、全氟材料

4、屏蔽層：鍍錫軟圓銅線，覆蓋密度80%

5、護套層：改良性聚烯烴、阻燃聚烯烴、含氟聚烯烴、全氟材料

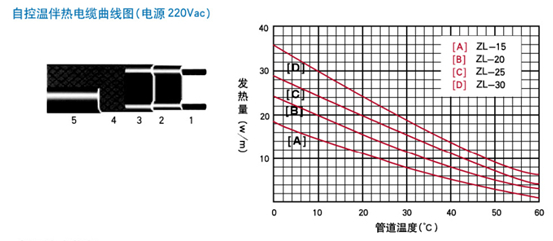

低溫技術指標：

1. 標準顏色：黑色
2. 溫度范圍：最高工作溫度65±5℃；最高曝露溫度85℃（芯帶承受溫度）；最高承受溫度：改良性聚烯烴105℃、阻燃聚烯烴105℃、含氟聚烯烴180℃、全氟材料205℃（絕緣保護套最高承受溫度）
3. 施工溫度：最低－40℃
4. 起動電流：≤0.6A／m
5. 熱穩定性：由10℃至99℃間來回循環300次后，電纜發熱量維持在90％以上。
6. 彎曲半徑：－20℃時為25.4mm；－30℃時為35.0mm
7. 絕緣電阻：電纜長度100m，恒溫水域75℃時；測試絕緣電阻最小值20MΩ，有屏蔽或防爆防護型，室溫20℃時用2,500VDC在屏蔽層與導電線芯之間搖試1分鐘，絕緣電阻最小值為1200MΩ。
8.

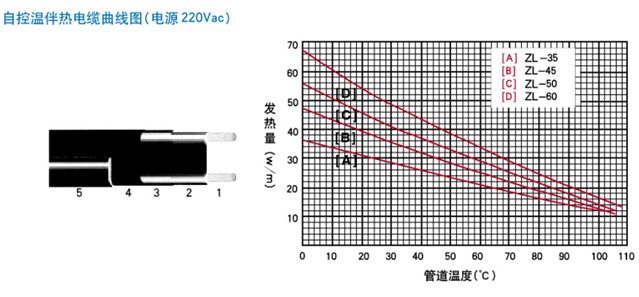

中溫技術指標：

1. 標準顏色：棕色
2. 溫度范圍：最高工作溫度105±5℃；最高曝露溫度135℃（芯帶承受溫度）；最高承受溫度：改良性聚烯烴105℃、阻燃聚烯烴105℃、含氟聚烯烴180℃、全氟材料205℃（絕緣護套最高承受溫度）
3. 施工溫度：最低－40℃
4. 起動電流：≤0.7A／m
5. 熱穩定性：由10℃至149℃間來回循環300次后，電纜發熱量維持在90％以上。
6. 彎曲半徑：－20℃時為30.4mm；－30℃時為40.6mm
7. 絕緣電阻：電纜長度100m，恒溫水域75℃時；測試絕緣電阻最小值20MΩ，有屏蔽或防爆防護型，室溫20℃時用2.500VDC在屏蔽層與導電線芯之間搖試1分鐘，絕緣電阻最小值為1200MΩ
8.

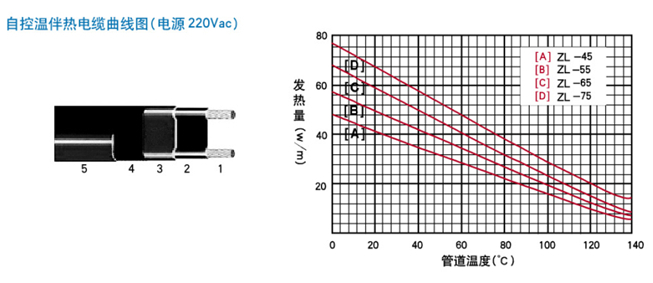

高溫技術指標：

1. 標準顏色：紅色
2. 溫度范圍：最高工作溫度130±5℃；最高曝露溫度150℃（芯帶承受溫度）；最高承受溫度：改良性聚烯烴155℃、阻燃聚烯烴155℃、含氟聚烯烴180℃、全氟材料220℃（絕緣護套最高承受溫度）
3. 施工溫度：最低－40℃
4. 起動電流：≤0.9A／m
5. 熱穩定性：由10℃至149℃間來回循環300次后，電纜發熱量維持在90%以上。
6. 彎曲半徑：－20℃時為38.5mm，－30℃時為49.0mm
7. 絕緣電阻：電纜長度100m，恒溫水域75℃時；測試絕緣電阻最小值20MΩ，有屏蔽或防爆防護型，室溫20℃時用2.500VDC在屏蔽層與導電線芯之間搖試1分鐘，絕緣電阻最小值為1200MΩ。
