防腐一體式超聲波液位計（耐酸堿）
一：產品簡介
一體式超聲波液位計（防酸堿）是一種非接觸式、高可靠性、高性價比、易安裝維護的物位測量儀器。它不必接觸介質就能滿足大部分物位測量要求，它是我們公司經過多年努力開發，擁有完全自主產權的新一代防爆型超聲波物位儀。
二： 一體式超聲波液位計測量原理
發射超聲換能器發射出的超聲脈沖，通過傳播媒質傳播到被測物面，經反射后再通過傳聲媒質返回到接收換能器，測出超聲脈沖從發射到接收在傳聲媒質中傳播的時間。再根據傳聲媒質中的聲速，就可以算得從換能器到物面的距離。從而確定物位。
三： 一體式超聲波液位計產品優點
●儀表的所有輸入、輸出線均具有防雷、防短路的保護功能
●獨家采用物理全封閉探頭：一體鑄造無縫隙探頭，使用壽命提高3-5年
●獨特探頭設計，適應16公斤壓力環境：獨特的探頭設計
●先進回波跟蹤算法：能在嘈雜的電、聲噪聲中有效捕捉真實回波
●多種補償模式：內置溫度補償，帶溫度顯示，聲速校正模式
●點陣式液晶，全中文菜單：使調試和應用變得更為容易?？梢燥@示多種圖形
●靈活的測量模式：物位和距離兩種測量模式，并可以靈活設置參考位置
●可編程繼電器輸出：繼電器可編程，每個繼電器可以設置成高位、低位報警或者關閉
四：防腐液位計（一體式超聲波）主要技術指標
|
功 能
|
一體型
|
分 體 型
|
|
量 程
|
5米、10米、15米、20米、30米、40米、50米、60米
|
5米、10米、15米、20米、30米、40米、50米、60米、70米、
|
|
測量精度
|
0.25%-0.5%
|
0.25%-0.5%
|
|
分辨率
|
3mm或0.1%（取大者）
|
3mm或0.1%（取大者）
|
|
顯 示
|
中文液晶顯示
|
中文液晶顯示
|
|
模擬輸出
|
4線制4～20mA/750Ω負載
2線制4～20mA/250Ω負載
|
4～20mA/750Ω負載
|
|
繼電器
輸 出
|
2組AC 250V/ 8A或DC 30V/ 5A 狀態可編程
|
單通道為2組，雙通道是4組AC 250V/ 8A或DC 30V/ 5A 狀態可編程
|
|
供 電
|
標配24VDC
可選 220V AC+15% 50Hz
|
標配220V AC+15% 50Hz
可選24VDC 120mA
定做12VDC或電池供電
|
|
環境溫度
|
顯示儀表-20～+60℃，
探頭-20～+80℃
|
顯示儀表-20～+60℃，
探頭-20～+80℃
|
|
通 信
|
可選485，232通信（廠家協議）
|
可選485，232通信（廠家協議）
|
|
防護等級
|
顯示儀表IP65，探頭IP68
|
顯示儀表IP65，探頭IP68
|
|
探頭電纜
|
無
|
可達100米，標配10米
|
|
探頭安裝
|
根據量程和探頭的選型
|
根據量程和探頭的選型
|
備注：本系列超聲波探頭還可以根據客戶需求定制：耐高壓、耐高溫、小口徑、小盲區等特規探頭。
五： 一體式超聲波液位計（防腐）安裝指南
5.1 選擇量程
如果測量液體，可以按照標稱量程選型。如果是測量固體(請事先咨詢廠家技術人員)，最少需要將量程加大,如果是松軟的物體(比如面粉,棉花,海綿),將不能使用。如果測量液位有覆蓋面大的氣泡，也要加大量程,氣泡厚度超過5cm,將不推薦使用。
空氣中有粉塵或者蒸汽，請事先咨詢廠家技術人員,要加大量程使用。
5.2 選擇探頭材料，主要看環境是否有腐蝕性
一般的弱酸弱堿環境可以用普通探頭，腐蝕性強的，要用防腐的探頭。強酸堿的場合，我們還要考慮是否會形成霧氣，會形成霧氣的場合，還要求加大量程使用。
請注意：盡量使探頭的軸線垂直于介質表面，并且避免在波束角內有任何裝置，比如：管道和支架等。
防腐液位計（一體式超聲波）安裝注意事項

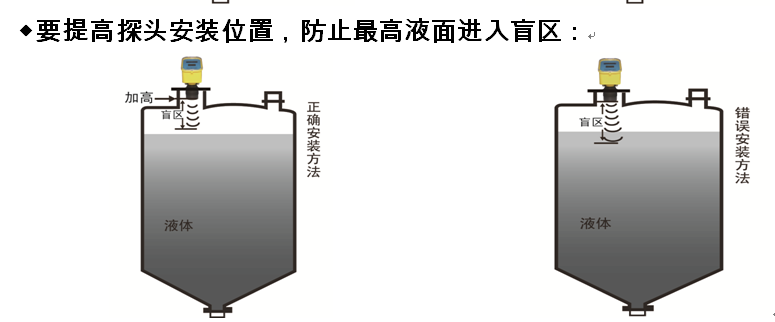

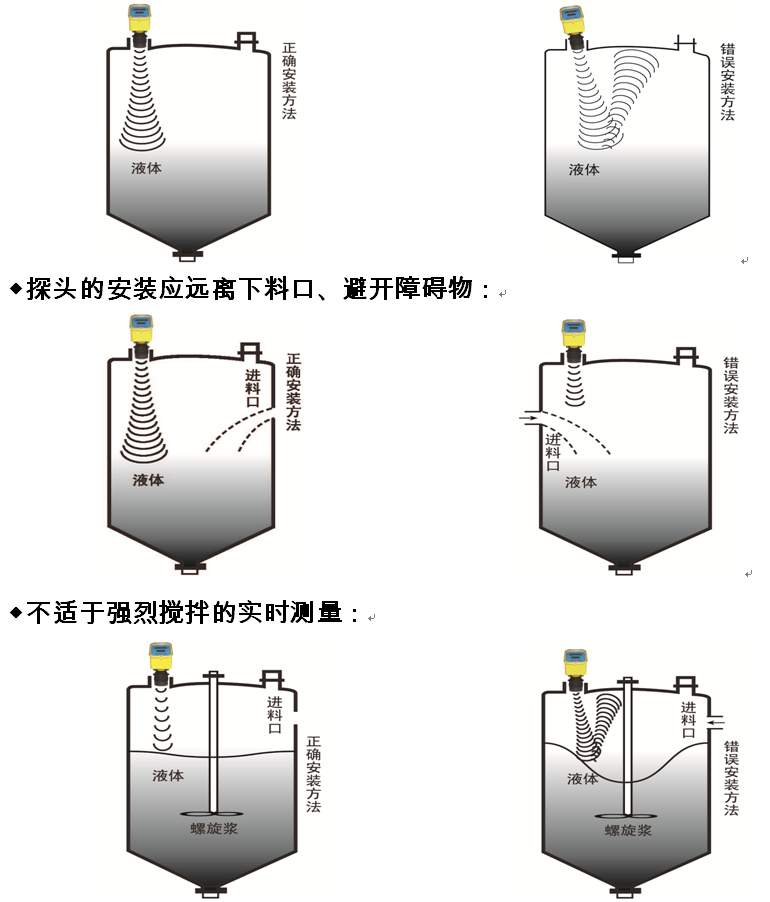

◆探頭的安裝應垂直于被測面：
|
