壓力開關

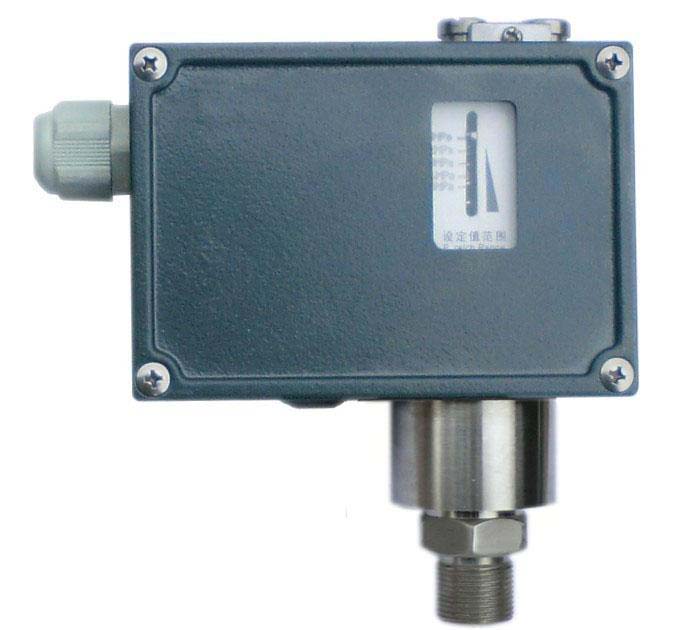

WD-BD603E壓力開關
波紋管式傳感器
用于非腐蝕性氣體、液體介質               本產品按Q/SNQD1-2008 標準執行
設定值調節范圍－0.1…4 MPa


壓力開關采用波紋式傳感器，可用于空氣等中性氣體和水，致冷劑、油等液體介質?？刂破鞯脑O定值可調，調節范圍-0.1……4 MPa
    主要用于核電、化工、船舶、冶金等行業

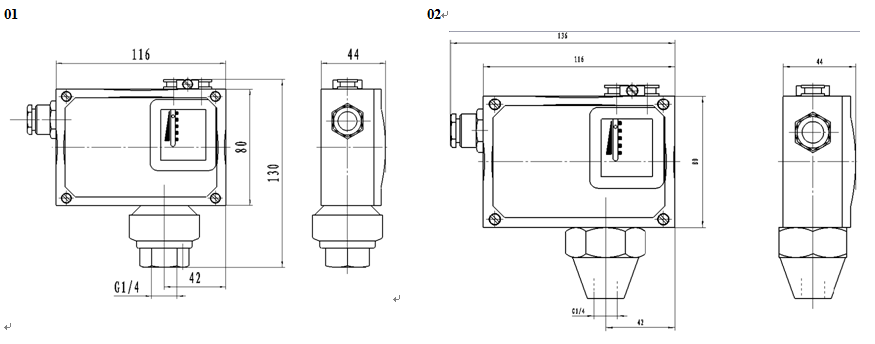

□ 壓力開關外形及安裝尺寸                                                                                      單位：mm



? 壓力開關選用和安裝
? 選用控制器，最好使預定的設定值位于控制器設定值調節范圍的中間部分。一般為調節范圍的20％～80％。
? 控制器若要安裝在室外時，應給予足夠的防護，使免受環境溫度的劇烈變化，陽光直接輻射，腐蝕性氣體或水的滲入。
? 對于有壓力峰值及脈沖壓力的受控液體介質，可在控制器接口上安裝一個壓力沖擊阻尼器，以消除壓力峰值的不利影響。
? 安裝電纜時，應將電纜引入處的壓緊螺母擰緊，以免電纜松動，并有效防止水流等液體的滲入。允許穿過的電纜外徑為10－12mm
? 電纜導線插入端子板內部應足夠深，并旋緊端子板緊固螺釘。
? 控制器蓋板打開前，應先切斷電源。
? 觸點容量不得超過額定值。
? 外殼內外接地要可靠。
? 安裝（或拆卸）控制器時要特別注意：
? 安裝（或拆卸）必須用扳手夾持傳感器的平面部分，絕對防止傳感器與開關殼體發生相對轉動。（如右圖所示）
管道接頭旋入傳感器內深度不可超過12mm。
