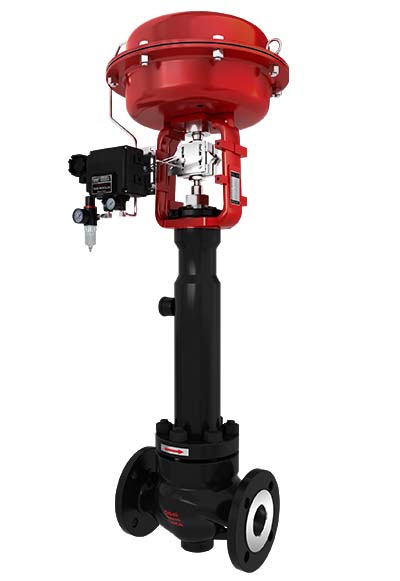

氣動波紋管調節閥概述

動波紋管密封調節閥是一種頂部導向結構的調節閥 ，閥體結構緊湊，流體通道呈S流線型，壓降損失小，流量 大，可調范圍廣。上閥蓋采用波紋管密封結構，可徹底消除 工藝介質從閥桿運動介質縫隙向外泄露的可能性，這是波紋 管密封閥的顯著特點之一。由于波紋管元件本身變形性和顯 著的抗老化性，這種調節閥完全克服了填料密封函通常存在 的填料老化和溫度敏感等弱點.其次，采用波紋管填料-雙重 密封結構，安全可靠性更好。因此它在劇毒、強腐蝕性、放 射性等稀有特殊介質的自動控制系統中得到廣泛應用。閥芯 導向面積大，抗振性好。調節閥配用多彈簧式薄膜執行機構

氣動波紋管調節閥產品特點：

泄 漏 量：金屬閥座：符合ANSI B16.104Ⅳ級小于額定CV的0.01﹪

聚四氟乙炔：符合ANSI B 16.104Ⅵ級,小于額定CV的10-7

回差：3﹪（帶定位器）、5﹪（不帶定位器） 線??性：±3﹪（帶定位器）、±11﹪（不帶定位器）

備注：采用標準的V型聚四氟乙炔 可調范圍：50:1

氣動波紋管調節閥技術參數和性能

閥體

型式：直通單座鑄造球形閥

公稱通徑：40-200mm

公稱壓力：ANSI150、300、600；JIS10、20、30、40K；

PN1.6、4.0、6.4MPa

適用壓力：1MPa、2MPa、3.5MPa

連接形式：法蘭式：RF、RJ 標準按ANSI B16.5、JIS B2201、

JB/T79.1 PN1.6MPa、JB/T79.2凹凸面

焊接式：嵌接焊SW（40-50mm）

對接焊BW（65-200mm）

材料：HT200、ZG251、ZG1Cr18Ni9、ZG0Cr17Ni12Mo2、

1.25Cr0.5Mo、5.0Cr0.5Mo、SCPH21、SCPH61、Ti

上 閥 蓋：常溫型（P）：-17-+230℃

伸長Ⅰ型（E1）：-45-17℃、+230-350℃

壓蓋形式：螺栓壓緊式

填料：V型聚四氟乙炔填料、含浸聚四氟乙炔填料、石墨編織填料

閥內組件

閥芯特性：上導向單座柱塞型閥芯

備注：整體和分離式套筒應根據公稱通徑、材料、工作溫度而定。

材料：17-4PH、0Cr17Ni12Mo、堆焊司太萊合金

波紋管材料：1Cr18Ni9

執行機構

型式：HA多彈簧式薄膜機構 膜片材料：乙丙橡膠夾尼龍

彈簧范圍：0.02-0.10、0.08-0.24MPa

供氣壓力：0.14、0.30、0.40MPa

氣源接頭：Rc1/4 環境溫度：-30-+70℃

作用形式：氣開式、氣關式

備注：該閥可以配用VA5或VA6執行機構
