自力式氮封閥產品概述
自力式氮封閥(氮封裝置)主要用于儲罐頂部氮?dú)鈮毫愣刂?，自力式氮封閥是一種無須外來能源，以彈簧為動力核心利用被調介質自身的壓力來控制閥芯位置變化，達到自動調節和穩定壓力的目的，以保護罐內物料不被氮化及儲罐的安全。該閥由WDZYVP快速泄放閥及自力式微壓調節閥兩大部分組成。快速泄放閥由壓力控制器及ZMQ-16K型單座切斷閥組成。
自力式氮封閥工作原理
儲罐內壓力升高至設定壓力時，快速泄放閥迅速開啟，將罐內多余壓力泄放。微壓調節閥在儲罐內壓力降低時，開啟閥門，向罐內充注氮?dú)狻Ｒ蛭赫{(diào)節閥必須使用在壓力為0.1Mpa壓力以下，現場壓力較高，必須安裝ZZYP型壓力調節閥將壓力調節閥將壓力降低至0.1Mpa以下才可使用。公稱壓力0.1Mpa，壓力可按分段設定，從0.5Kpa 至66 Kpa以下，介質溫度溫度≤80℃。
自力式氮封閥性能特點
1、無需外加能源，能在無電、無氣的場合工作，既方便又節約能源，降低成本。
2、氮封裝置供氮，泄氮壓力設定方便，可在連續經營的條件下進行。
3、壓力檢測膜片有效面積大，設定彈簧剛度小、動作靈敏、裝置工作平衡。
4、采用無填料設計，閥桿所受磨擦力小、反應迅速、控制精度高。
5、供氮裝置采用指揮器操作，減壓比可達100:1，減壓效果好、控制精度高。
6、氮?dú)鈮毫υO(shè)定范圍廣，低至0.5Kpa高至1000Kpa，比值達高；
7、調節調壓力檢測膜片有效面積大，設定彈簧剛度小，動作極靈敏。
自力式氮封閥主要技術參數
|
公稱通徑
|
20
|
25
|
40
|
50
|
80
|
100
|
150
|
|
閥座直徑
|
6
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
額定流量系數Kv
|
3.2
|
5
|
8
|
10
|
20
|
32
|
50
|
80
|
100
|
160
|
250
|
400
|
|
壓力調節范圍
|
0.5～70 20～120 60～400 300～700 500～1000 KPa
|
|
公稱壓力PN
|
1.0、1.6 MPa
|
|
被調介質溫度
|
80、200 ℃
|
|
流量特性
|
快開型
|
|
調節精度
|
≤5%
|
|
允許壓降(MPa)
|
1.6
|
1.6
|
1.1
|
0.6
|
0.4
|
|
薄膜有效面積(C㎡)
|
200
|
280
|
400
|
|
允許泄漏量
|
符合ANSIB16.104—1976 IV級
|
|
閥蓋形式
|
標準型 (整體式)
|
|
壓蓋型式
|
螺栓壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
|
|
閥芯形式
|
單座型閥芯
|
|
流量特性
|
直線性
|

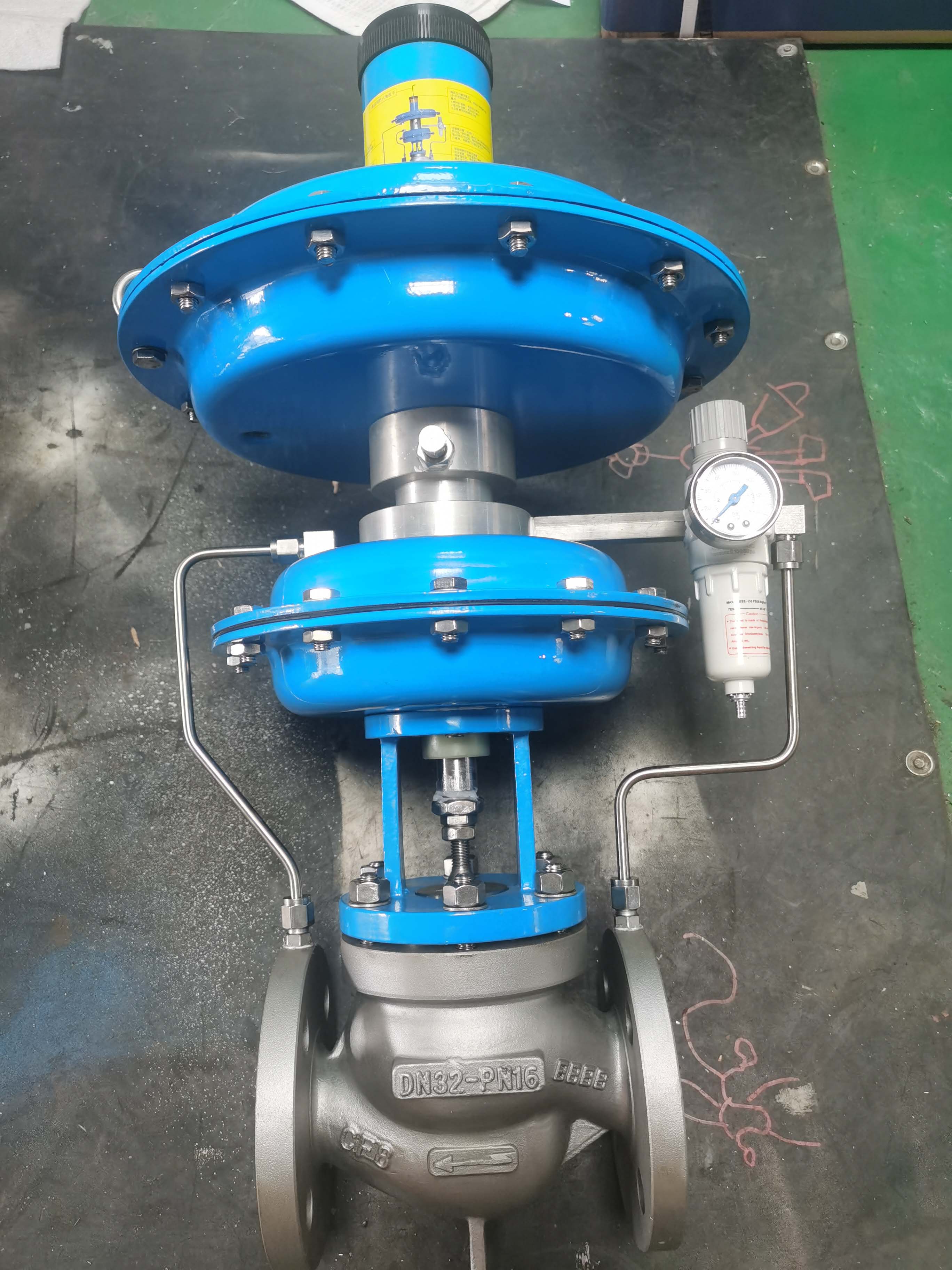

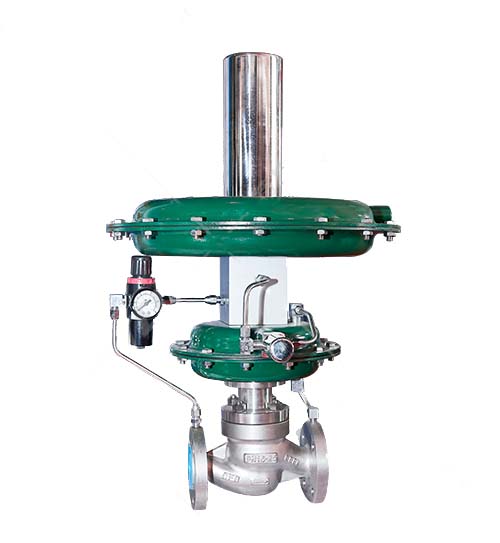

自力式氮封閥實物圖：
