自力式套筒壓力調節閥產品概述

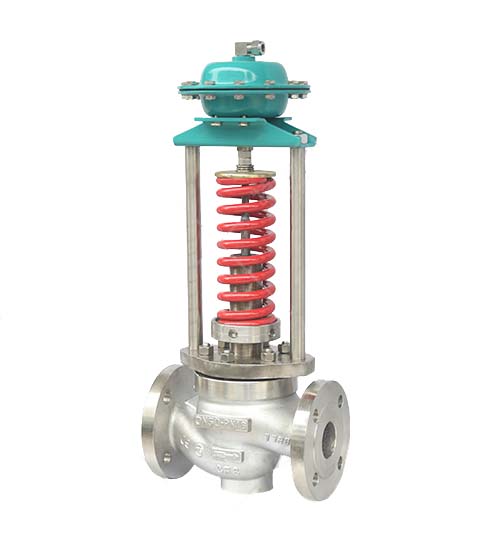

自力式套筒壓力調節閥是由閥體和平衡彈簧等部件組成，無需外加能源，利用被調介質自身壓力為動力源引入執行機構推動彈簧控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定，具有動作靈敏，密封性好，壓力設定點波動小。廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。
性能特點
1、自力式壓力調節閥的壓力設定值在運行中可也能進行調整；
2、采用快開流量特性，動作靈敏、調節度高、密封性能好；
3、各種工業設備中氣體、液體、蒸汽等介質壓力的自動控制；
4、根據現場使用的壓力以及溫度可選用定制的高壓型或者高溫型。
自力式套筒壓力調節閥產品型號
|
類別
|
型號
|
類別
|
型號
|
|
單座壓閉型
|
WDZYP-16～64B
|
單座壓開型
|
WDZYP-16～64K
|
|
雙座壓閉型
|
WDZYN-16～64B
|
雙座壓開型
|
WDZYN-16～64K
|
|
套筒壓閉型
|
WDZYM-16～64B
|
套筒壓開型
|
WDZYM-16～64K
|
壓閉型：用于閥后壓力調節，當閥后壓力升高，閥門關閉，以達到減壓，穩壓的目的。
壓開型：用于閥前壓力調節，當閥后壓力升高，閥門打開，以達到泄壓，穩壓的目的。
自力式套筒壓力調節閥主要技術參數
|
公稱通徑DN（mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
閥座直徑DN（mm）
|
10
|
12
|
15
|
20
|
|
額定流量系數Kv
|
1.8
|
2.4
|
4.4
|
4
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
|
允許壓差（MPa）
|
2.5
|
2.0
|
1.6
|
1.0
|
|
公稱壓力（MPa）
|
1.6 4.0 6.4
|
|
固有流量特性
|
快開
|
|
保證調壓閥正常工作的最小壓差P（MPa）
|
0.05
|
|
壓力分段范圍（KPa）
|
15～50 40～80 60～100 80～140 120～80
160～220 200～260 240～300 280～350 330～400
380～450 430～500 480～560 540～620 600～700
680～800 780～900 800～1000 900～2000
|
|
工作溫度℃
|
液體≤140;氣體≤80；配冷凝器和散熱片≤350
|
|
適合介質
|
氣體、蒸汽、低粘度液體
|
|
法蘭尺寸、型式
|
PN10、16、40GB9113-88、PN64JB/T7-94；PN10，16凸式，PN40，64凸式
或根據用戶要求選配其它標準型式的法蘭（如：ANSI、JIS、DIN等標準）
|
|
結構長度
|
按GB12221-89標準
|
|
執行機構信號接口
|
內螺紋M16×1.5
|
